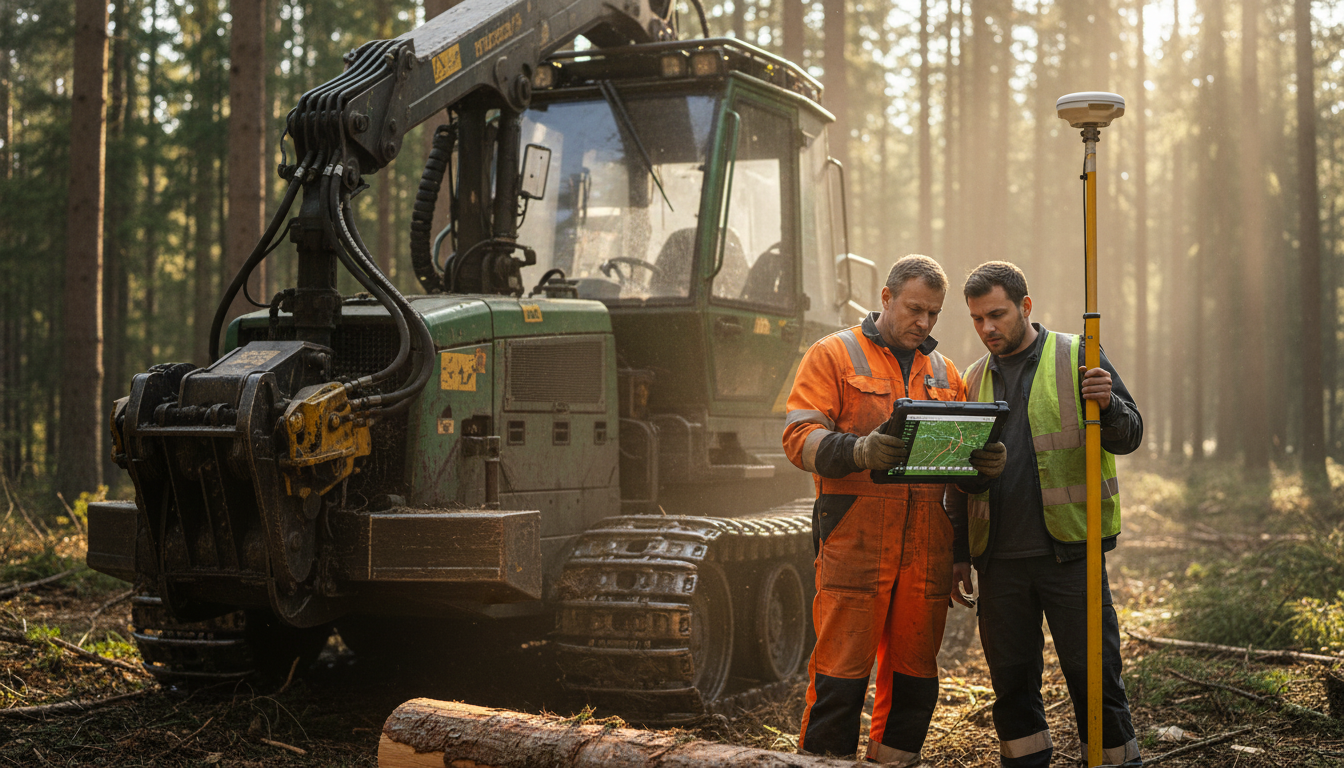

RTK-позиционирование: как повысить точность на местности

Как RTK-позиционирование меняет работу харвестеров и форвардеров в реальном лесу

Если говорить просто: rtk позиционирование — это когда ваш харвестер или грейдер видит себя в лесу не «примерно», а в сантиметрах. На бумаге звучит красиво, но в деле важнее другое: где техника реально едет, где режет, где нельзя и где деньги. За 15+ лет по Уралу и ХМАО мы столько раз вытаскивали вырубку из штрафов и переделок, что уже знаем — точность позиционирования RTK превращается в управляемость процесса. Не в лаборатории, а в мокром снегу, на торфе и без связи.

Классический GPS/ГЛОНАСС под кронами даёт люфт в метры. Этого хватает, чтобы пересечь границу делянки и получить претензии от лесничества. rtk позиционирование, при грамотной конфигурации и связи, стягивает ошибки до сантиметров и удерживает их в рабочих пределах даже под пологом. Да, не магия: под густой кроной будут всплески, и я скажу ниже, как их гасим. Но факт — точность позиционирования RTK меняет экономику смены.

Зачем это владельцу автопарка и мехлогу? Чтобы перестать «угадать» и начать управлять: лесосека режется по координате, трелёвочные волоки не превращаются в болото, сортировка у погрузки синхронизирована с машинами, а экологические зоны отмечены запретами, не маркером на стекле, а геозабором на терминале.

Где сантиметры превращаются в деньги и спокойный сон руководителя

Первое — границы делянки и охранные зоны. Мы заранее грузим официальные контуры, ставим геозаборы и показываем их водителю так, чтобы было понятно с первого взгляда. Дальше rtk позиционирование даёт уверенность: вы не «примерно» внутри, вы действительно внутри. Если кромка лесосеки проходит в двух метрах от водоохраной полосы — работаем в сантиметровом коридоре. Срывы по координате заканчиваются, и вместе с ними заканчиваются бумажные качели.

Второе — дороги и волоки. Когда грейдерист видит траекторию в RTK, он не «рисует» волок на глаз, а ведёт его по оптимальному уклону и без лишних зигзагов. Итог понятный: меньше пробуксовок, ниже расход топлива, меньше раздавили грунт — и потом не уходит неделя на восстановление. Точность позиционирования RTK в навигации по волокам — экономия на топливе и резине 5–10% по сезону, мы это видим в отчётах.

Третье — приёмка и отчётность. Координаты пней, штабелей, проездов — это не «фоточки в чат», а привязанные точки с временем. Когда приезжает проверка или идёт спор по объёму, у вас не рассказ «как было», а трек и метки. Если подключаем выносные датчики на харвестерную голову и кан-шину — можно показывать, где и когда резался конкретный сортимент. Тут rtk позиционирование закрывает спор «плюс-минус 10 метров» одним кликом.

Четвёртое — безопасность и экология. Мы метим опасные зоны: ЛЭП, овраги, газопроводы, ручьи. Геозабор и голосовые предупреждения спасают от «на метр заехал — и всё поехало». Не отнимайте у себя это: штрафы и простои стоят дороже, чем любой комплект. И пятое — синхронизация техники. Когда форвардер подъезжает к штабелю, а сам штабель отмечен в сантиметрах, начинается логистика, а не ковыряние в снежной каше.

Почему RTK «не умирает» под кронами и что для этого нужно

Честно о сложностях. Лес — сложная среда для спутников. Кроны экранируют, сигнал прыгает, отражается. Классический приёмник там сдаётся и даёт 5–15 метров ошибки. Как мы живём с RTK? Используем многосистемные двухчастотные приёмники (GPS/ГЛОНАСС/Galileo/BeiDou), правильные антенны (не «таблетка на крыше», а нормальная подавляющая помехи, на мачте), и даём приёмнику опору — IMU и одометрию, чтобы пережить короткие провалы без «прыжка» координаты.

Дальше — коррекции. RTK работает только с «живыми» поправками и минимальной задержкой. В городе это NTRIP по мобильной сети с ближайшей базовой станции сети. В тайге мобильной связи часто нет. Поэтому у нас два пути: переносная базовая станция на опушке/высоте с радиомодемом до 10–30 км, или собственная точка с ретрансляцией. В ХМАО на низинах ставим базу на вышку связи, где это возможно, или поднимаем мачту выше крон. Задержку держим в 1–2 секунды — иначе точность позиционирования RTK начинает «плыть» и смысл рушится.

Нормальные цифры из практики. Открытое небо: 2–3 см по плану, 3–5 см по высоте. Под средней кроной хвойного: 5–15 см по плану, высота — до 10–20 см. В очень плотной листве летом — бывают всплески до 20–40 см. Это честные величины, которые переживаются, если процесс настроен: критические проходы делаем, когда видимость лучше (утро, без дождя), а кромку лесосеки «снимаем» заранее по открытым местам. Ключ: rtk позиционирование не отменяет голову — оно даёт инструмент, который надо правильно поставить и использовать.

И ещё про шумы. Большая ошибка — ставить антенну «куда влезла». Не экономьте 2 часа монтажа: выведите антенну на мачту, уберите её от стрелы и металлоконструкций, затяните кабель без петель, введите нормальный ввод в кабину. Это те мелочи, которые решают, будет ли точность позиционирования RTK «в сантиметрах» или «вроде лучше, чем было».

Как внедрять RTK в лесозаготовку без болезней

Я против красивых презентаций без земли на ботинках. Поэтому схема внедрения у нас простая, но рабочая. Сначала аудит: где работает техника, какие связи есть, как формируются делянки и как передаются задания. Задача — понять, откуда брать коррекции и как сделать, чтобы они не пропадали. Если покрытия сотовых нет вообще — идём в свою базу и радиоканал. Если связь плавает — гибрид с буферизацией и локальными ретрансляторами. Важный шаг — выбрать систему координат и зафиксировать её для всех: приемники, карты, отчёты. Нельзя жить «WGS тут, СК-95 там». От этого больше проблем, чем от крон.

Дальше комплект. На харвестер и форвардер ставим приёмник с поддержкой RTK, внешнюю антенну, IMU, радиомодем или LTE-модем (или оба), терминал с понятной картинкой, иногда кнопки под перчатки — если морозы. На грейдера и бульдозера — два приёмника и наклон, если нужна 3D-планировка. Питание с защитой, обогревы для минус сорока обязательны. Корпуса — с нормальным IP, не «городская» электроника.

Параллельно готовим данные: границы делянок от лесничества, охранные зоны, точки штабелей, временные мосты. Чистим слои, грузим всё в терминалы. На водителя не валим всё сразу: показываем только нужное — границу, запреты, маршрут и точки. Остальное — диспетчеру. И обязательно — короткий тренинг. Не лекции, а один выезд: «вот так видишь, вот так держишь линию, вот тут сигнал просел — ждём/объезжаем». Через неделю народ перестаёт вспоминать про бумажную карту.

Сервис и контроль. Первую неделю мы мониторим связь и стабильность, подводим базу, двигаем ретранслятор, если нужно. Потом — регламент: раз в месяц проверка базы, раз в квартал — обновление прошивок, каждую смену — быстрая самодиагностика на терминале. Без фанатизма, но дисциплина нужна: иначе точность позиционирования RTK гарантировать трудно.

Смета и окупаемость без розовых очков

Цифры плавают по брендам, но порядок такой. Приёмник RTK с антенной и IMU — 150–400 тыс. руб. на машину. Радиомодем — 50–120 тыс. Базовая станция с мачтой и питанием — 200–500 тыс., смотря по охвату. Подписка на сетевые поправки, если сеть доступна, — от 2 до 6 тыс. в месяц на единицу. Монтаж, карты, обучение — по работам. Для среднего звена «харвестер + форвардер + грейдер» мы видим окупаемость 3–6 месяцев. За счёт избежания одного-двух серьёзных штрафов за заход за границы, экономии топлива и сокращения переделок. rtk позиционирование окупается не «когда-нибудь», а в текущем сезоне.

Зрелые применения RTK в лесозаготовке

Чаще всего rtk позиционирование у нас просится в три зоны. Первая — резка по границе. Харвестер ведёт линию по геометрии, не по флажкам. Идёт запись кромки — потом приёмка закрывается без лишних нервов. Вторая — логистика сортиментов. Штабеля размечены и имеют координаты. Форвардер едет по траектории «коротко и сухо», а не «на глаз». Третья — капитальные и зимники. Грейдер с RTK ведёт профиль, экономит щебёнку/снег и не закапывается в ноль.

Меньше, но растущий пласт — лесовосстановление. Мы маркируем линии посадки, точки редких пород, проходы для техники. Через сезон имеем точный трек «где сажали» и можем вернуться поглядеть приживаемость. В отзывах инженеры благодарны не за сантиметры как таковые, а за управляемые зоны ответственности: кто делал, когда, где.

И ещё один крепкий кейс — компенсация по разрушению грунта. Когда волоки промаркированы, проще обосновать экологические мероприятия и показать, что вы не «катались как хотели», а держали план. В ХМАО это особенно чувствительно — торфяники не прощают вольностей.

Реальные кейсы с линии — коротко и по делу

Свердловская область, смешанный лес, делянка с кромкой вдоль ручья. До RTK — два захода за линию на 6–12 метров, спор с лесничеством, замеры «по палке» и письма. После внедрения — загруженные контуры, геозабор, голосовое предупреждение за 10 метров до границы. За сезон — ни одного выхода. Экономия времени на спор — минус неделя нервов, плюс доверие подрядчика.

ХМАО, зимник к кустовой площадке. Связь нестабильная, рельеф ровный, но пурга. Поставили базу на вышку, радиоканал, грейдер с двойным RTK и наклоном. Снег уплотняли по траектории, не «по памяти», экономия сезонного топлива — около 12%. Материал (снег/лед) ушёл ровно, без «перемётов» — водители ездили по коридору, а не искали колею каждую смену заново.

Пермский край, форвардер и харвестер в ельнике. Плотная крона, летом. Сместили антенны на мачты, добавили IMU, ретранслятор в просеке. Получили 10–20 см по плану, этого хватило, чтобы держать кромку и не «полосить» лишнее. Были провалы в ливень — решили простой дисциплиной: критические проходы переносили на сухое окно.

Частые вопросы и короткие ответы без маркетинга

«Сработает ли в густом сосняке?» Сработает, если правильно поставить базу и антенну. Чуда не обещаю: иногда будете видеть 10–30 см, но это рабочий коридор. «Нужен ли свой геодезист?» На старте — да, на пару дней, чтобы сшить координаты и привязать базу. Дальше живёте по регламенту. «Что, если связь пропала?» Приёмник удержит решение RTK короткое время, затем перейдёт в плавающий режим. Мы ставим буферы и IMU, чтобы не было «скачка», и планируем работу с учётом окон связи.

«Можно без базы, только по сотовой?» Если есть стабильный NTRIP и в разумном радиусе от сетевой базы — можно. В нашей местности чаще выигрыш — своя база плюс радио. «А если технику уведут от базы на 40+ км?» Точность позиционирования RTK падает с расстоянием до базы. Держите базу ближе, либо делайте переезд базы вместе с фронтом работ. Это нормально, это часть процесса, закладывайте в регламент.

«Сложно ли водителям?» Нет, если интерфейс не перегружен. Карта, кромка, точки, простые предупреждения — всё. Через пару смен люди перестают думать о технологии, просто едут по задаче. «Сколько живёт железо в минус сорок?» Живёт. Главное — корпуса с IP, подогревы, нормальный монтаж и проверенные кабели. Всё остальное — от лукавого.

Цифры точности: без иллюзий и без страха

Давайте зафиксируем референтные значения, чтобы не спорить на пальцах. Открытое небо, база рядом: 2–3 см по плану, 3–5 см по высоте. Средняя крона: 5–15 см, иногда до 20 см в пик. Плотная листва летом под дождём: в моменты — до 40 см. Это не провал, это жизнь. С грамотной схемой связи и антеннами вы будете большую часть времени в диапазоне, который позволяет управлять границей и процессом. rtk позиционирование — это про стабильное качество, а не про разовый «скриншот в 1 см».

Отдельно — про высоту. В дорожных работах высота важна. В лесу тоже: мостки, канавы, отсыпка. С IMU и хорошей базой по высоте живём в 5–10 см в лесу, этого достаточно для планировки волоков и зимников без излишков.

Что это меняет в управлении лесозаготовкой

Ключевое — вы убираете «серую зону» между планом и фактом. Не «кажется», а «вот трек». Диспетчер видит технику на карте и не тратит время на звонки «ты где?». Механик видит, где машину трясло и почему кабель снова отвалился. Руководитель принимает решение, что делать завтра, на основании факта, а не темперамента мастера смены. Точность позиционирования RTK — это дисциплина и предсказуемость. Она растягивается на всё: от расхода топлива до разговоров с контролёрами.

Плюс — культура. Когда люди видят, что у процесса есть геометрия, появляются хорошие привычки: держать коридор, отмечать точки, планировать, а не «догонять». И меньше «геройства», которое потом дорого стоит. Мы видели, как бригада, поработавшая сезон с RTK, потом уже не хочет «возвращаться в темноту» — потому что поняли, как это облегчает жизнь.

Управленческий вывод: rtk позиционирование — не «фишка для отчёта», а нормальная рабочая оптика. С ней скорость, качество и безопасность вырастают одновременно. Это редкая история, где и «дёшево», и «надёжно», и «быстро» сходятся, если внедрять с головой. В наших условиях Урала и ХМАО это не «хочу-не хочу», это конкурентное преимущество, которое быстро становится стандартом. Кто сделает раньше — заберёт маржу и спокойствие.
